型號：HK-NC-800
時間：2024-11-13
訪問量：10417

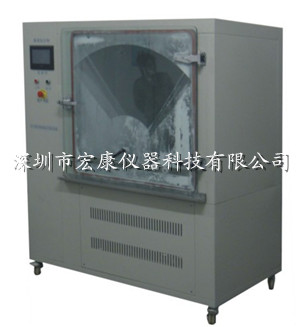

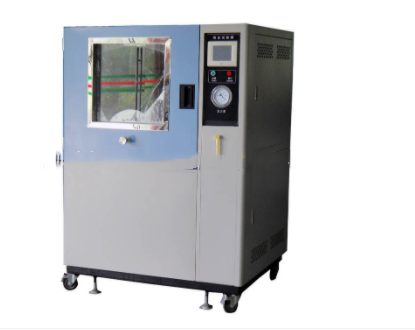

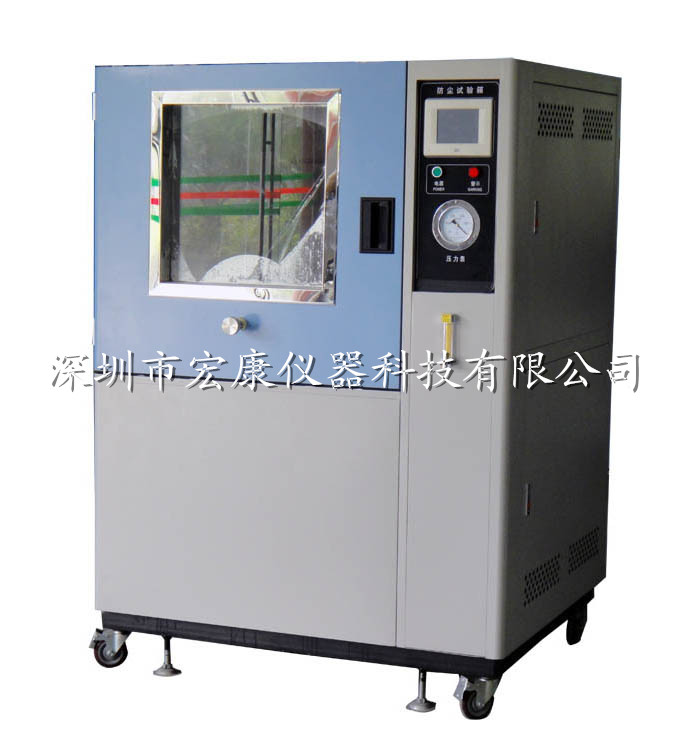

一、防塵試驗箱產品用途：
對手機 電工電子、電器、汽車、摩托車配件及其他產品部件進行防塵試驗。符合IEC-529 GB4280-93砂塵試驗方法(防塵試驗), GB2423.37-89砂塵試驗方法(防塵試驗), GB10485防塵試驗方法及等效的JIS、DIN、MIN等試驗標準,
結構及材質：內箱材質：sus201不銹鋼板, 外箱材質：A3板噴塑粉, 箱門上帶有大型觀察窗, 獨特的風道設計，保證箱體產生非層狀的垂直循環氣流，
二、技術參數：
1. 測試區尺寸D* W*H（mm）：1000*1000*1000 /800*800*800
2. 額定電壓： 220V±10%，50Hz
3. 樣架網高度調節范圍：0~750mm
4. 定時范圍：0-99小時59分
5. 定時精度：±1分鐘
6. 負載周期控制：0-99小時59分
7. 吹塵周期控制：1秒~9999分鐘（即噴沙時間1S~9999S和1S~9999分鐘可自由設定）
8. 試驗砂（或滑石粉）用量：2kg/m3-4kg/m3
9. 試驗砂（或滑石粉）規格：能通過篩孔為75um，金屬絲直徑為50um的方孔篩的干燥滑石粉
10. 殼體材料：不銹鋼內膽，外殼靜電噴塑或不銹鋼
11. 溫度范圍：15-35℃（自然溫度）不做控制，由客戶的試驗室決定
12. 濕度范圍：45-75%HR（自然濕度）不做控制，由客戶的試驗室決定，如粉塵回潮，可加熱解決。
三、控制系統：
1．PLC觸摸屏控制（自主研發控制器）
2．PT100測試傳感器（砂塵烘烤用）
3．安全保護裝置
4．儀表超溫保護功能
5．電源缺相保護
6．漏電斷路保護器
7．電源：AC 220 V 50Hz
8．視窗：鋼化玻璃視窗800X800/1000X1000MM
9. (選配件) 抽真空：真空泵一個，空氣流量計，壓力表，粉塵過濾器。
四、控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）
a. 吹塵時間（停、吹）1-9999分鐘可設置 （粉塵漏斗震擊時間與吹塵時間同步）
b. 測試總時間：1-9999分鐘可設置
c. 粉塵加熱時間: 1-9999分鐘可設置
d. 通電：斷—通—斷
E. 金屬篩網尺寸：標稱線徑50um，線間標稱間距75um
F. 吹風機：全塑離心風機
六、防塵箱備注：本試驗箱能滿足GB2423.37 La中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。（配送滑石粉25KG）
風速要求
1、吹塵試驗對于風速的要求，因?yàn)閴m埃的重量是不一樣的，要根據實際的要求而定，這方面沒有很死的指標數值，但基本來說，要想正常進行吹塵試驗，最小風速要>1.5m/S,如果模擬的是沙漠中的沙塵，因其重量較重，風速應該>8.9m/s才可以，或者更高，當然如果有其它的大小，也要參考遵循。
2、降塵試驗對于風速的要求，只要保證試驗箱內部的驅散試件上面不沾上塵土就可以，要想達到這個目的，風速<0.2m/s就可以了。
3、對于吹砂試驗，滿足吹砂試驗風速的基本要求是風速在18m/s~29m/s中間即可，需要注意的是除了考慮風速，還要考慮注砂入口和試驗件中間的距離，太近了，會被吹散，太遠了，達不到試驗要求的砂粒碰撞速度，一般為3m，但是如果風速正常，距離近點也可以達到想要的碰撞速度的話，也是可以的，在這個試驗要求的風速范圍中，大風速比較少見，像29m/s的這種陣風，試驗中較少用到。
使用和維護步驟：
A.將進水閥轉到關閉狀態。
B.拆下透明軟管的左右側。
C.逆時針方向Q擰下黑色上蓋，向上拉10cm，向瓶中倒入2kg/瓶（4kg）海鹽，然后順時針擰上黑色上蓋，將透明軟管鎖回（出水端未先鎖上，此時需要連接廢水排放管），需要按照進出水方向。
D正確鎖回。靜置24小時后，打開進水閥，終止出水，并將臨時排水管排放至廢水排放孔。
E.沖洗時間為30分鐘。
F：30分鐘后將水箱進水管連接至過濾管。
G：左側的小濾芯，視水質而定；一般可使用6個月左右。如果目視檢查濾芯太臟，則需要更換濾芯。更換濾芯時，將濾杯扳手自下而上放入濾杯上端，然后逆時針擰下。松開濾杯時，可以用雙手握住濾杯，無需使用扳手，直到濾杯完全分離。伸出濾杯，取出舊濾芯，倒出水，清洗濾杯內膽，安裝新濾芯。濾芯中間的圓孔位于濾杯中心的濾杯中，然后用雙手握住，順時針擰上，然后用扳手。
H鎖緊：可以用普通地板清潔劑清潔油箱中的地板，必要時可以用刷子刷洗。
日常保養事項的步驟：
1、將下面的擋板拆開，在設備箱體底部有一頭用堵頭堵死的，用板手將堵頭拆開。
2、然后找一個袋子套在設備的收塵口，并將袋口封號。
3、之后打開其設備電源，在操作儀表上將其他功能關閉，單打開振擊（振擊時間可和平時試驗時設定的時間相同），將試驗時間設定10-15分鐘，打開定時，點擊運行。
4、待試驗時間到后，關閉電源開關，將袋口打開用手或工具將收塵三通處的塵掏出。
5、之后將兩個步驟循環重復2-3次后用堵頭將收塵口堵死，將地面的粉塵清理干凈，用壓縮空氣對設備底部外表面吹氣清理。
6、再將檔板封好，用抹布對設備表面進行擦拭。
7、最后重要一點是要根據其設備的型號加入規定量的粉塵，如需試驗通電后可正常試驗。注：所使用的粉塵怕潮，設備如長時間不做試驗，請將設備里的粉塵取出，如環境潮濕每天試驗前將設備箱內溫度控制打開，設定55℃將設備空載30分鐘左右
