一、產品用途:

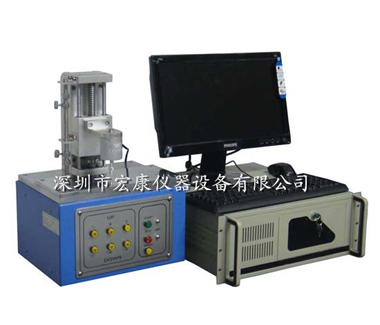

全自動按鍵開關試驗機適用于各種RUBBER、金屬彈片、按鍵、開關、電腦鍵盤、手機按鍵等做[荷重-行程]曲線測試,同時完成下壓回彈力測試.采用Windows XP中英文窗口程序設定，操作簡便，自動存儲數據：荷重－行程曲線、壽命衰減曲線、測試結果。且測試方法可保存調用。
全自動按鍵開關試驗機采用高精密荷重元測量及伺服電機驅動，可以測得完全精準的[荷重-行程]測試結果,實為各類按鍵廠商研發、品檢必備之檢測儀器。
典型應用于:橡膠RUBBER按鍵曲線測試,金屬彈片按鍵曲線測試, 鍵盤手機按鍵曲線測試,各種開關曲線測試.
二、產品特點:
Peak Fore、Return Force、Distance、TT、Click率及動態阻抗值FO皆可直接在圖上顯示數值，不須人工計算。
自動感應式測試方式，不管按鍵高低均可通過測定行程及荷重并由電腦自動控制。
測試結果完畢即可顯示FC、FC_D、FP、FP_D、FM、FM_D、FR、FR_D、CC、CC_F、CR、TT、FO、FO_D等，并可自動判定Passed或Fail。
簡體/繁體/英文三種操作界面可切換，適用于全球客戶，荷重單位N,Lb,gf,kgf,可自由切換。
測試方法可自由設定、存儲、調用、修改，測試結果存儲于硬盤（每筆皆可存儲不計次數），可直接列印數據、曲線。
全自動按鍵、開關試驗機可生成壽命衰減曲線，檢測報表可轉換為Excel或PDF文檔格式。
三、技術參數:
|
型 號： |
HK-ZDAJ-205S |
|
產品名稱： |
手機按鍵荷重曲線測試儀 |
|
測試荷重種類： |
5kgf(標配)，2kgf，500gf |
|
最小顯示荷重： |
0.01gf |
|
最大測試行程： |
100mm |
|
最小顯示行程： |
0.001mm |
|
測試速度范圍： |
0-200mm/min |
|
單位切換： |
N,Lb,kgf,gf |
|
傳動機構： |
滾珠絲桿 |
|
驅動馬達： |
AC伺服馬達 |
|
機臺尺寸： |
W300*D270*H 500mm |
|
重量： |
25kg |
|
電源： |
AC220V 5A 或指定 |
