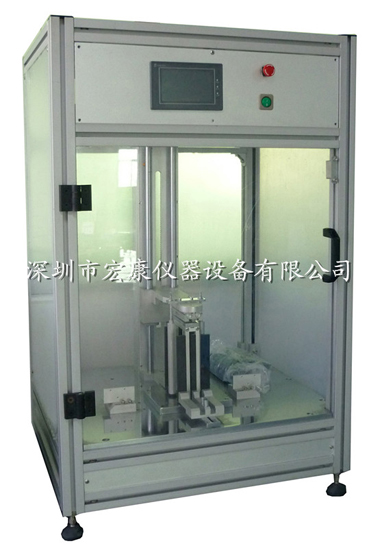

型號：HK-DDW-2
時間：2024-11-13
訪問量：5369
一、用途：
本機適用于手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試
二、動作原理：
先把手機放入到跌落夾具內，調整好合適的大小位置，步進電機帶動真空吸盤將手機吸住，上升后松開吸盤，手機成自由跌落運動，如此反復直至設定次數。
三、特點：
可設定次數自動停止，
跌落表面材料：鋁，厚度為12mm。
提示功能：能設定按鍵次數定值，可自動停止測試。
本機采用步進電機、SMC真空吸盤作為手機提起、跌落驅動源，能實現手機等產品反復跌落，以檢測產品由一定高度落下之耐沖擊性；
由于采用氣動組件及專制控制方式，極大地提升測試速度和一致性；采用美國顯控摸式控制屏+PLC可編程控制器作動作程控；獨立計數，到達設定次數自動停止測試
四、技術參數：
1、同時跌落手機：1臺 或2臺
2、 允許試件重量：2kg(max)
3、跌落高度：60-300mm, 60-500mm, 60-800mm(可選擇)
4、測試速度范圍：6～20次/min
5、PLC控制器及觸摸屏：1套
6、機器尺寸：W420*H1350*D370mm
7、機器重量：約30或40kg
8、氣源：≥0.5Mpa
9、電源：AC 220V 或指定
備注：制作部分電氣與主體為一體式
五、手機微跌落儀主要配置
1、觸摸屏：1個、PLC：1個
2、步進電機：1套
3、真空吸盤：2個（SMC）
