型號：HK-LCBL-D3
時間：2024-11-13
訪問量：4961

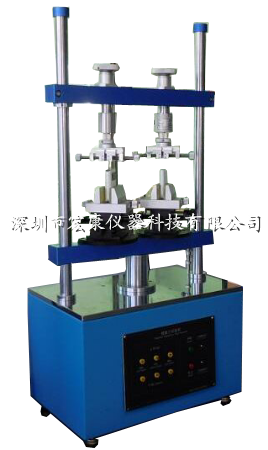

一、立式插拔力壽命試驗機用途:
本機臺適用于連接器之插入、拔出測試，通過微電腦分析系統，可精確測量待測物之荷重及行程的相對應插拔力,行程、速度、設定次數及暫停時間等；各項專用的夾治具，能讓測試過程中連接器自動對準，杜絕“吃單邊”問題的出現；
二、參數:
最大承載測試重量------------50Kgf
測試工位-------------------- 2工位
最大移動范圍-----------------150mm
最小微調距離-----------------0.01mm
測試速度范圍-----------------0~200mm/min
治具盤尺寸-------------------Φ200mm
機臺尺寸--------------------400mmX320mmX1100mm
機臺凈重---------------------65Kgf
機臺電源---------------------AC220V
控制系統尺寸-----------------540mmX450mmX190mm
控制系統凈重-----------------19Kgf
荷重元-----------------------50 Kgf(精度0.1%FS)
荷重元最小讀值---------------10gf
配制清單：
|
序號 |
名 稱 |
數量 |
品牌 |
|
1 |
步進電機 |
1臺 |
中國臺灣 |
|
2 |
傳感器 |
1臺 |
美國 |
|
3 |
軸承 |
4個 |
日本NSK |
|
4 |
主機 |
1臺 |
|
|
5 |
治具 |
1套 |
|
|
6 |
開關電源 |
1個 |
中國臺灣明緯 |
|
7 |
控制器 |
1個 |
|
