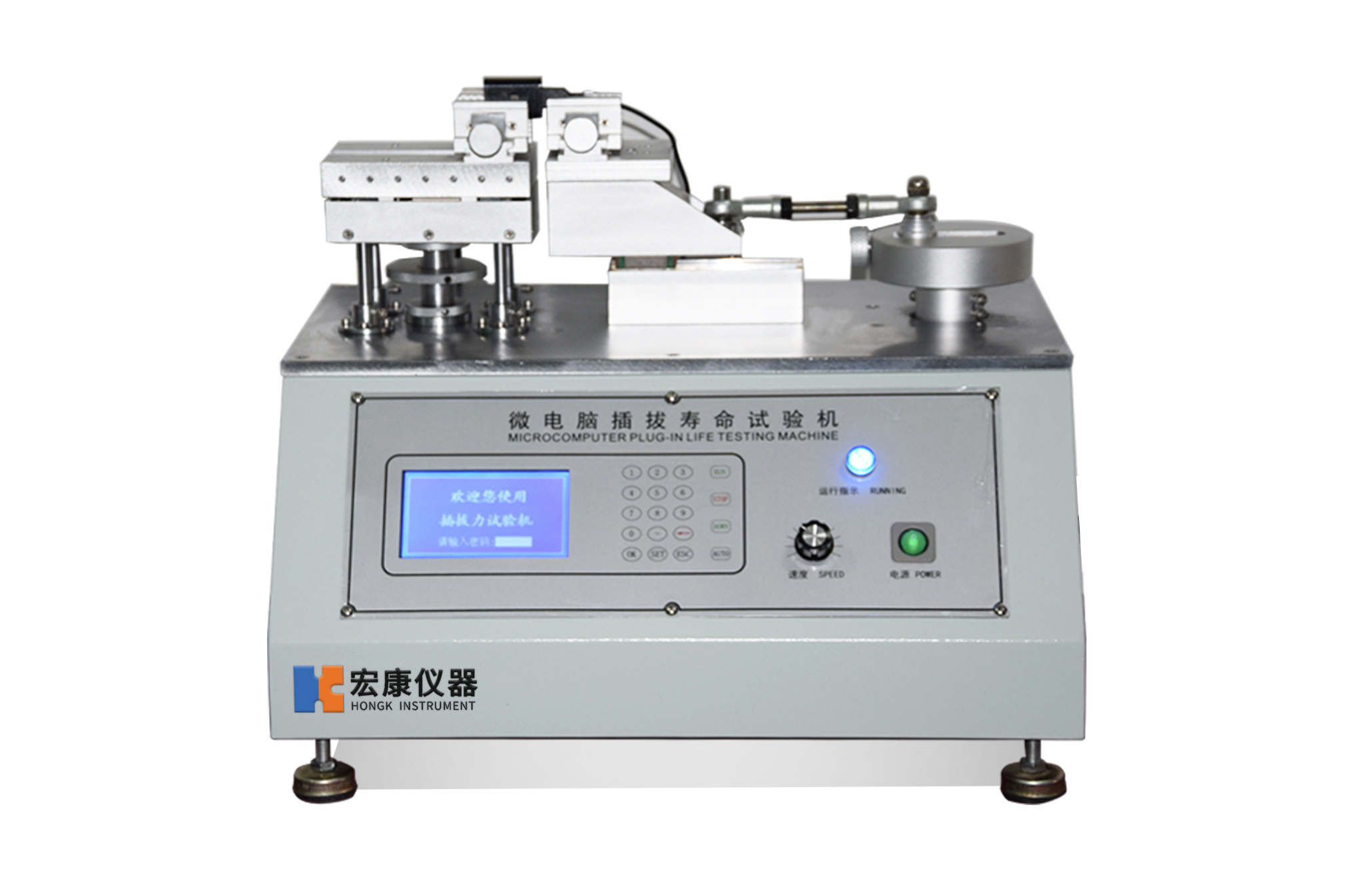

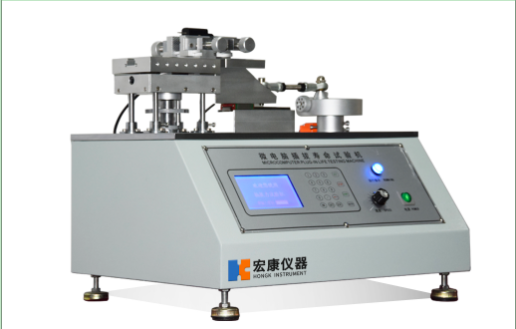

型號：HK-WCBL-D1
時間：2024-09-23
訪問量：8205
插拔力測試機適用于各類連接器（件）、插頭插座等產品作插入、拔出之疲勞壽命測試；
采用WINDOWS系統中文版，軟件有中文簡體、中文繁體兩個版本，且所有數據皆可儲存(試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表…等)。測試條件皆由電腦畫面設定，并可儲存?？捎上吕竭x單勾選設定，或直接輸入數據（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。
可儲存及列印圖形，荷重元超負載之保護功能、可確保荷重元不致?lián)p壞；同時顯示荷重–行程曲線圖及壽命曲線圖；自動荷重零點檢出，并可設定原點檢出荷重值；荷重單位顯示N、lb、gf、kgf可自由切換。采用鋼性結構設計搭配伺服馬達，長時間使用下能確保精度，適合一般引張、壓縮測試、及插拔力壽命測試；超規格值停止（于壽命測試時，測試數據超出設定之上下限規格值機器自動停止）。
自動集成微歐姆測試模塊，無需另購微歐姆測試儀，便可測量毫歐級電阻值；曲線圖選樣對比功能；檢驗報表抬頭內容可隨時修改。
可儲存及列印圖形，荷重元超負載之保護功能，可確保荷重元不致?lián)p壞，同時顯示荷重-行程曲線圖及壽命曲線圖，自動荷重零點檢出，并可設定原點檢出荷重值。適用于各種產品的扭力測試，使用專用的測試軟件、精密的傳感器、進口的傳動結構，可以更穩定、更精密的測試產品的所有檢測數據，該設備常用于手機通訊，汽車配件，電子元器件，計算機零配件制造，醫療，食品，包裝，印刷等行業。
旋轉開關，儲物盒，遠近光燈，雨刮，轉向軸，方向盤等，適用于橡塑料、紙品、彩印包裝、膠粘帶、箱包手袋、紡織、制藥、日化、食品、電線電子等行業?？蓽y(cè)試各種材料及成品、半成品的物理性能，選購各種不同的夾具可做抗拉、抗壓、持拉、持壓、抗彎、撕裂、剝離、黏著力、剪力等試驗。
采用自動找中心裝置、解決各種連接測試的夾具問題，及測試時公母連接品能自動對準，不會有吃單邊的問題。插適用于各種連接器之插入力及拔出力測試。
縱向力測試：
需選定荷重零點位置，每次檢出原點，單位選“克”選用測試棒連接對應規格的測試頭。
插拔力測試機的調整位置測試，就能測試出對應行程的對應力值有些客戶是需要底部為零點對應行程：
1、試驗前，熟悉測試軟件的使用，需要對產品進行導通測試，則公母端需要引線與導通紅黑夾子接成回路。
2、調節行程：打松偏心輪上面的內六角螺絲，擰動小手柄，調節到適合的插拔行程。
3、預試：將產品放入夾具中，公端夾具夾住產品公端部分，母端夾具夾住產品母端部分，用手旋轉偏心輪，看公母端插拔是否到位以及行程是否合適。
軟件功能：
1、先進的芯片集成技術，專業設計的數據采集放大系統，具有集成度高、穩定可靠、使用方便等優點。插控制軟件能實現自動求取拉力、抗拉強度、斷裂強度等檢測數據，能自動計算試驗過程中任一指定點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。
2、自動清零：試驗開始后，測量系統自動調零；
3、自動換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確度；
4、自動標定：系統可自動實現示值準確度的標定；
5、自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失；
6、自動保存：試驗結束，試驗數據和曲線自動保存；
7、批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；
8、顯示方式：數據與曲線隨試驗過程動態顯示；
9、曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據；
10、曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印
11、單位切換：力量單位：（g、kg、N、lb）、應力單位：（kg/mm2、N/mm2、Mpa、lbf/in2）位移單位：（m、mm、in）
12、試驗報告：可按用戶要求的格式對試驗報告進行編程和打印，同時可導入EXCEL進行自主編輯報表格式；
13、安全保護：超過z大負荷的2～10%時，自動實現安全保護；
14、可自動檢測、計算試樣的機械性能指標，也可人工干預分析過程，根據相關標準的要求對自動分析結果進行修正，以提高數據的準確度；
產品參數:
型號：HK-WCBL-D1
產品名稱：電動插拔力試驗機
計數器：0～99999999次
z大插拔容量：20-50kgf（可選擇）
工作行程：0～60mm
重量：35kg
體積：650x430x550mm
電源：∮1 220V 50Hz
